아두이노의 전원을 켜보자

아두이노의 장점은
컴퓨터로 연결하여 명령어를 입력 후
전원을 공급해준다면 독자적인 수행이 가능하다



1. USB 단자를 이용



(1) 컴퓨터로 연결하기



(2) 보조배터리 연결하기



일반적으로 컴퓨터에서 출력되는 전압,
보조배터리 전압은 5v이므로

아두이노를 가져다 연결하면 사용할 수 있다.







2. DC잭을 이용하기

허용전압: 6v~20v

권장전압: 7v~12v

아두이노는 5v를 사용하는데 입력되는 전압이 항상 5v일 수는 없다

그 때 아두이노 보드에 달려있는 레귤레이터가 전압을 안정시켜줘요!

권장 전압 안에서 연결하면 문제 없다



(1) 건전지로 연결하기

여러가지 건전지 홀더가 있다.

건전지의 경우 소모품이라 휴대성을 제외하고는 보조배터리 활용하는 것이 편해보인다.

테스트할 때는 나름 편하기도 하다!

입력이 1.5v 건전지 네개, 6v인데도 잘 작동한다





(2) 어댑터로 연결하기

어댑터의 경우 Output의 전압을 확인해보자

외경이 5.5mm 내경이 2.1mm인 어댑터의 경우 사용이 가능하다

아두이노 키트를 사서 사은품으로 받은 적이 있는데 참으로 편리하다.







3. 외부전원 연결하기

전압이 부족할 때 외부에서 전원을 끌어오는 방법이 있다.

Vin 핀을 이용하는 방법인데..
vin에 플러스를 연결하고 gnd에 마이너스를 연결해서 전원을 공급할 수 있다.

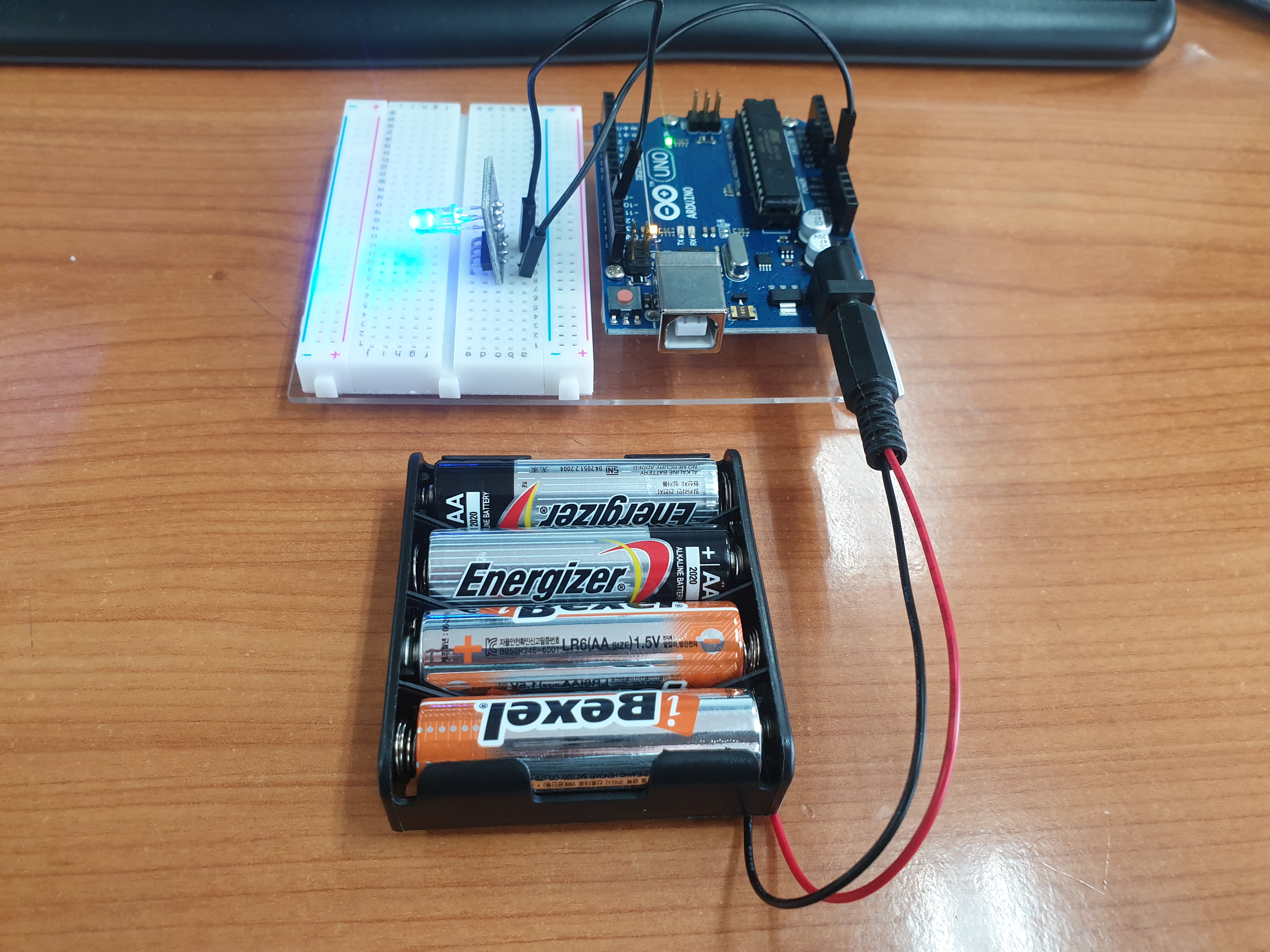

6v 배터리 홀더의 +를 vin에 -를 gnd에 연결

차후에 필요하게 되면 공부해보고 포스팅 하도록 하겠다.!
