[간단한 개요]
건담은 등급별로 크기가 정해진다.
쉽게 PG > MG(또는 1/100) > HG, RG > SD로 구분이 된다.
옛날 건담의 경우 프레임이라는 개념 없이 빈공간이 많아서
LED를 집어넣고 배선하기가 어렵지는 않지만
요즘은 프레임에 관절에 건담 내부가 알차게 꽉꽉 채워져 있어
사실 구멍을 뚫고 배선을 하지 않으면
LED를 집어 넣기가 쉽지만은 않은 상황
결국 작은 LED를 건담 내부에 넣어야 하기 때문에
작은 LED를 만드는 과정이 필요하다.
그것이 바로 SMD led 라고 불리우는 칩LED의
납땜 과정이 되겠다!
[LED 납땜을 위한 준비물]
1. 인두기
2. 납
3. 페이스트(딱히 필요없다)
4. 집게형 스탠드 + 돋보기(이것도 능력에 따라서는 필요없다)
5. 라이타+사포(피복 벗길때 이용한다)
6. 기본이 되는 LED
- 1608, 2012 등(이 숫자는 가로 세로 크기이다. 단위 mm)
7. 애나멜선
물론 공간에 따라서 다른 LED를 집어 넣을 수도 있고,
다양한 색효과를 주기 위해서는 네오픽셀을 활용한다던가
여러가지 방법이 있지만 건담 내부에 넣기에는
작은 LED가 편하다.
만약에 LED 납땜을 처음 도전하는 사람이라면
1608보다는 2012사이즈로 시작하길 추천한다.
1608 진짜 작다 ㅠㅠㅠ
[LED 납땜하기]

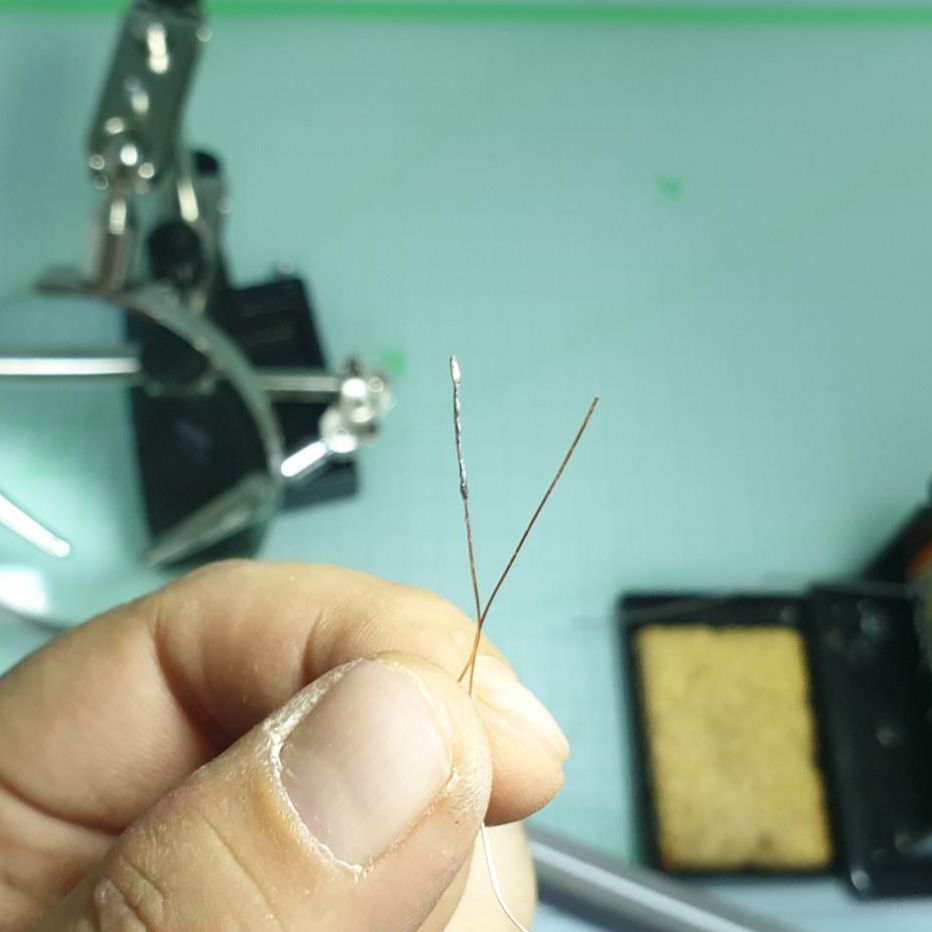

[1단계] 전선의 피복 벗기기
얇은 애나멜선을 사용하는데 겉에 코팅이 되어져 있다고 생각하면 좋다
라이타 또는 인두기로 지지면 피복이 타는데(너무 태우면 선이 얇아져서 잘 끊어진다)
검은 부분을 사포로 제거한다 생각하고 몇번 긁어주면 빛에 비추어 보았을 때 은색선이 보이게 된다.
그 후 납을 묻혀준다.
[2단계] LED에 납을 묻히기
LED 뒷면을 보면 양쪽 끝이 금속재질로 되어 있는 것을 발견할 수 있다.
이 부분에 납이 옮겨 붙는데... 인두기 끝에 납을 녹여 스치듯이 묻히면 된다.
빠르게 해야 잘 묻는다
[3단계] 납땜 하기
가장 관건은 LED를 어떻게 고정시키느냐 이다.
찾아보면 마스킹 테이프로 고정시키는 것이 일반적인데
아직 시도는 해보지 않아서
시도해보고 편하면 추가로 내용을 작성하도록 하겠다!
필자는 집게형 스탠드에 핀셋으로 잡아 고정 후 납땜을 시도하였다.
원리는 LED 납 + 전선 납 을 녹여 붙인다 인데... 인두기에 납을 추가로 묻혀
시도하는게 성공확률이 더 높았다.
보통 대여섯번 시도하고 실패하면 인두기의 납을 제거하고 처음부터 다시 하자.
인두기로 자주 지질 경우 기존에 발라두었던
LED와 전선의 납이 녹아 인두기로 옮겨가면 성공률이 점점 떨어진다.
인두기로 너무 오래 지지면 LED가 타는 경우도 있다.

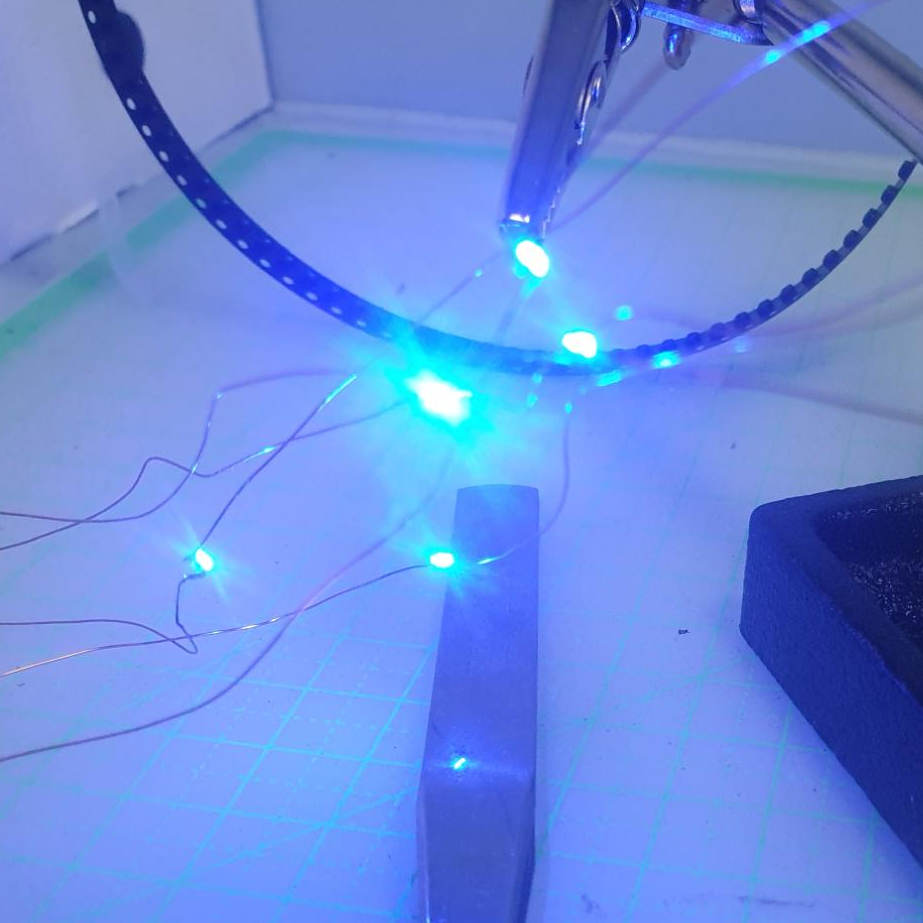

이 LED들은 SD건담 유니콘 페넥스에 들어갈 예정이다.
[여담]
사실 1년 전에 유튜브를 시작해보려고 찍은 사진과 영상들이다.
유튜브를 시작하게 된다면 풀 영상을 올리도록 하겠다 ㅋㅋ
뭐... LED 개조는 납땜 없이도 할 수 있다... ㅋㅋㅋㅋㅋ
