[LED개조] 유니콘 건담(빛의 결정체)

오늘의 주인공: [HGUC] HG 유니콘 건담 (빛의 결정체) [건담베이스 한정]

건담 베이스 한정으로

초록색 클리어 부품을 포함한 건담이다.

아직 유니콘 건담을 보지 못했다 ㅠㅠㅠ

22화의 마지막 싸움에서

유니콘 건담의 모습을 형상화한 제품이란 것만??ㅋㅋ

최대한 구글링 해서 관련 사진을 찾아보았다.

클리어 부품이 2종류가 있다.

기본 유니콘 건담을 만들 수 있고, 클리어파츠와 부품 등을 교체해서

마지막 빛의 결정체가 되어가는 장면을 만들 수 있다.

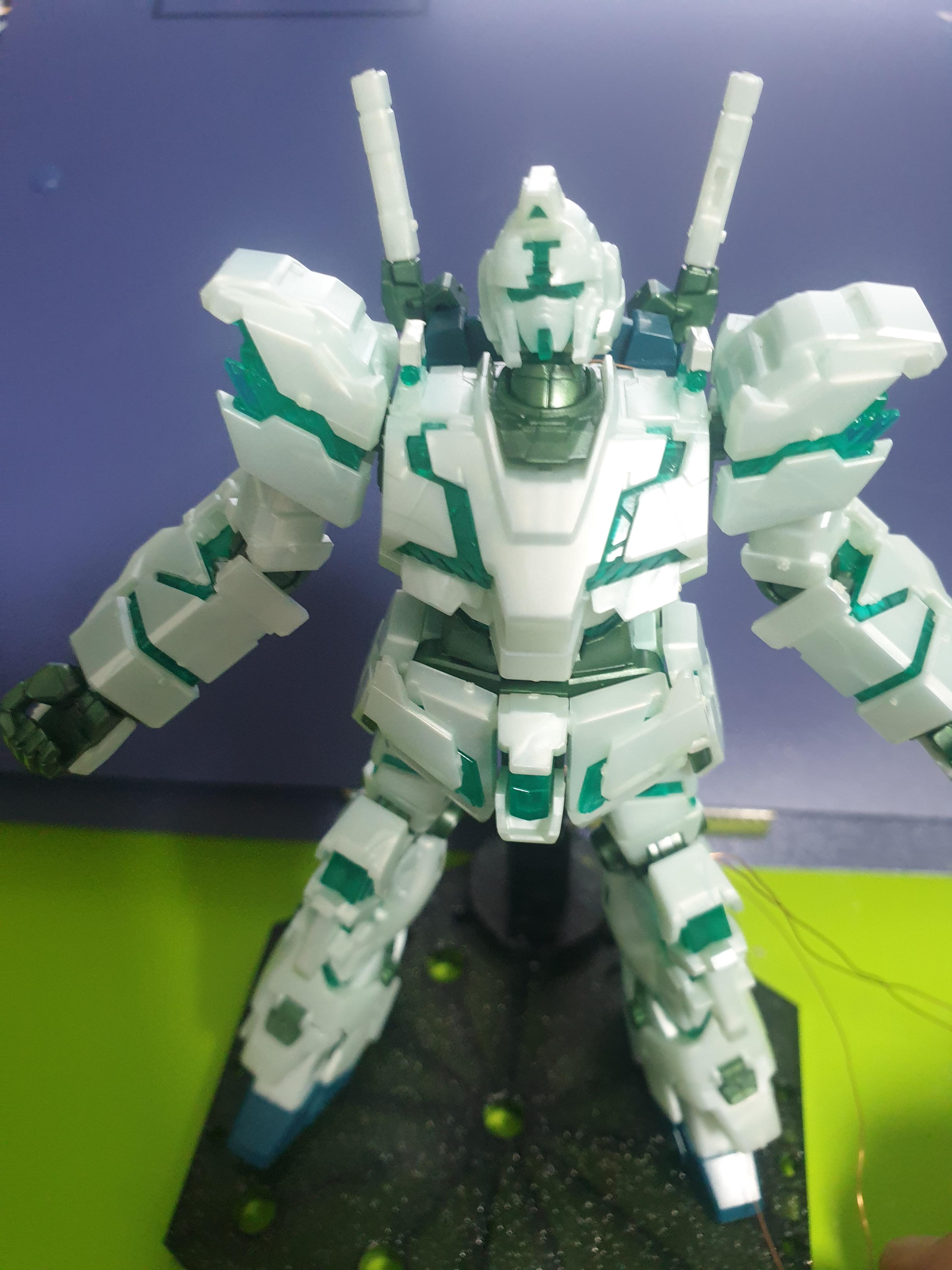

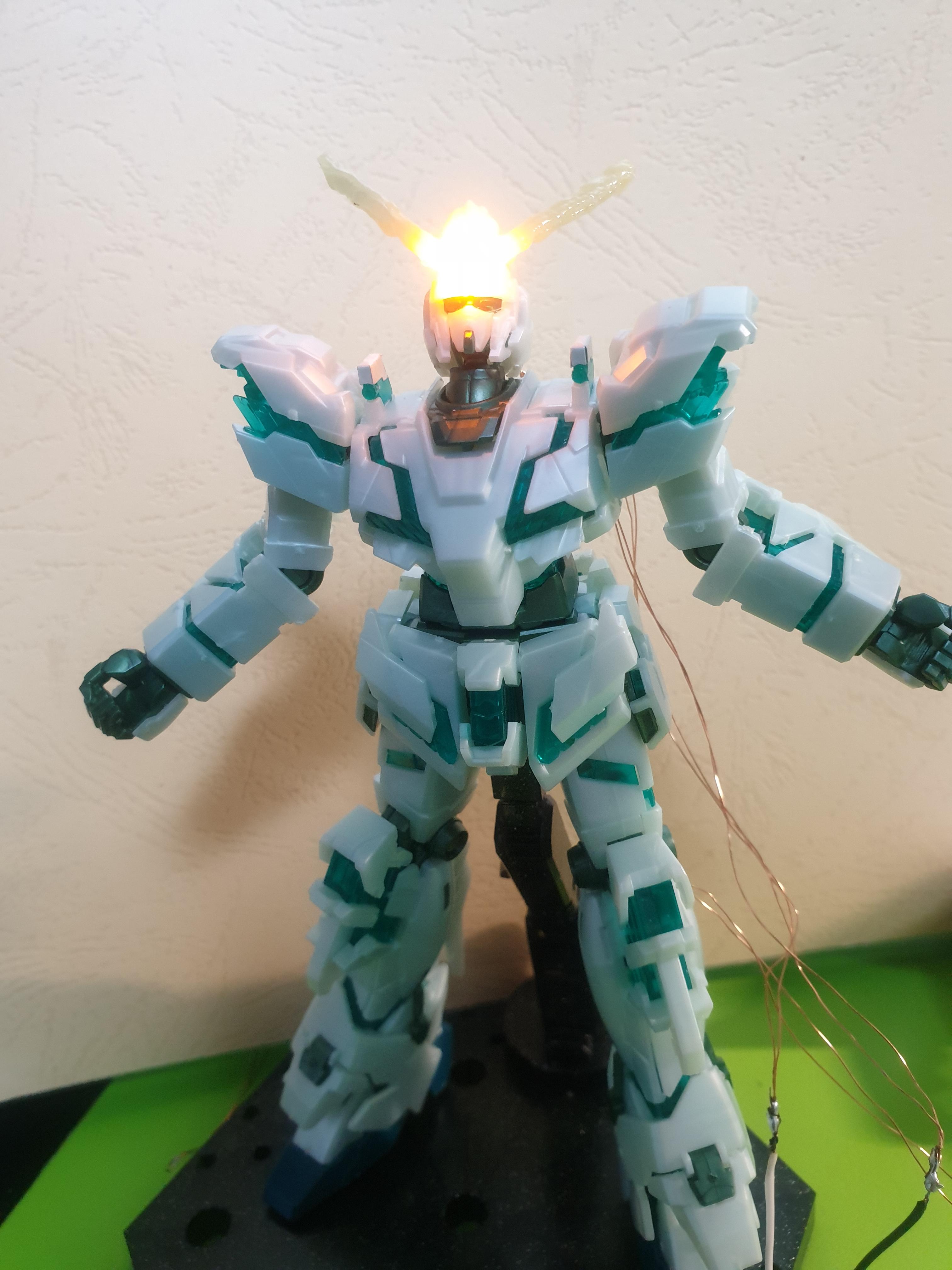

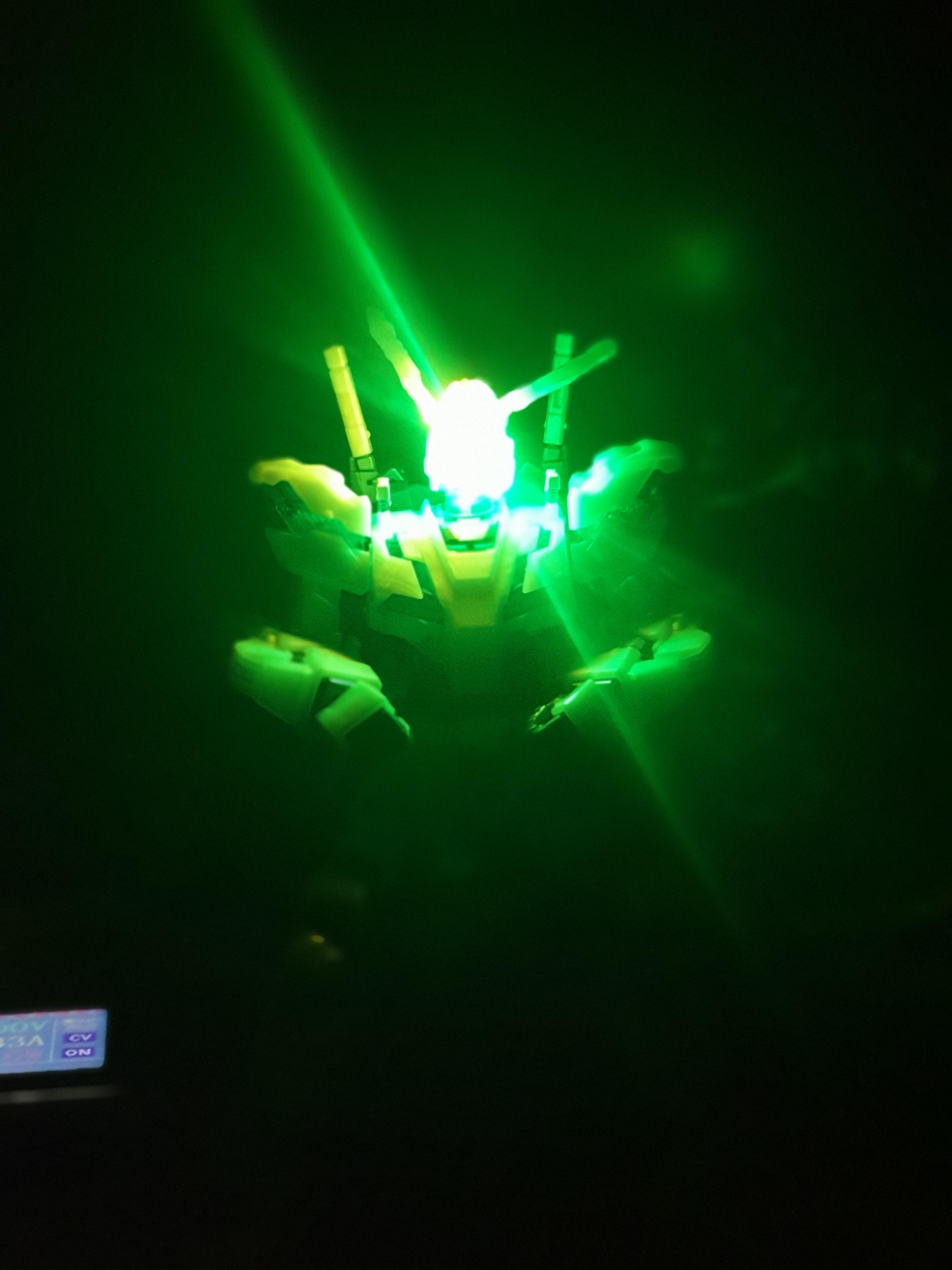

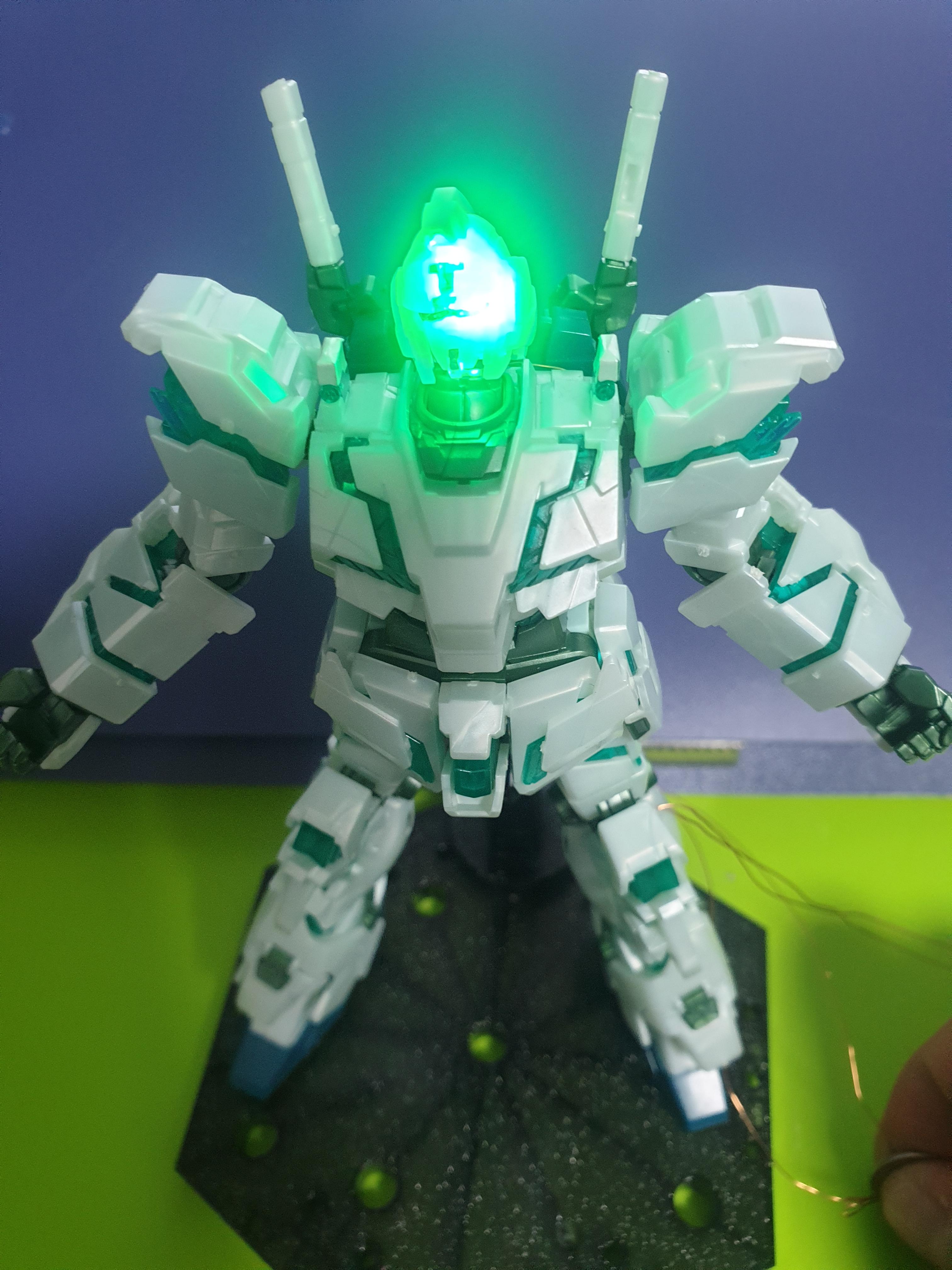

필자는 일단 테스트 용으로 기본 유니콘 건담을 만들어보았다. (아마도 1년전쯤에...?)

처음으로 칩 LED를 머리에 넣은 작품이라 기억에 남는다.

그런데 정리하다보니... 무언가가 허전하더라.....ㅠㅠㅠㅠㅠ

빛샘이 일어나지 않도록 무언가 조치를 해주고 싶은데

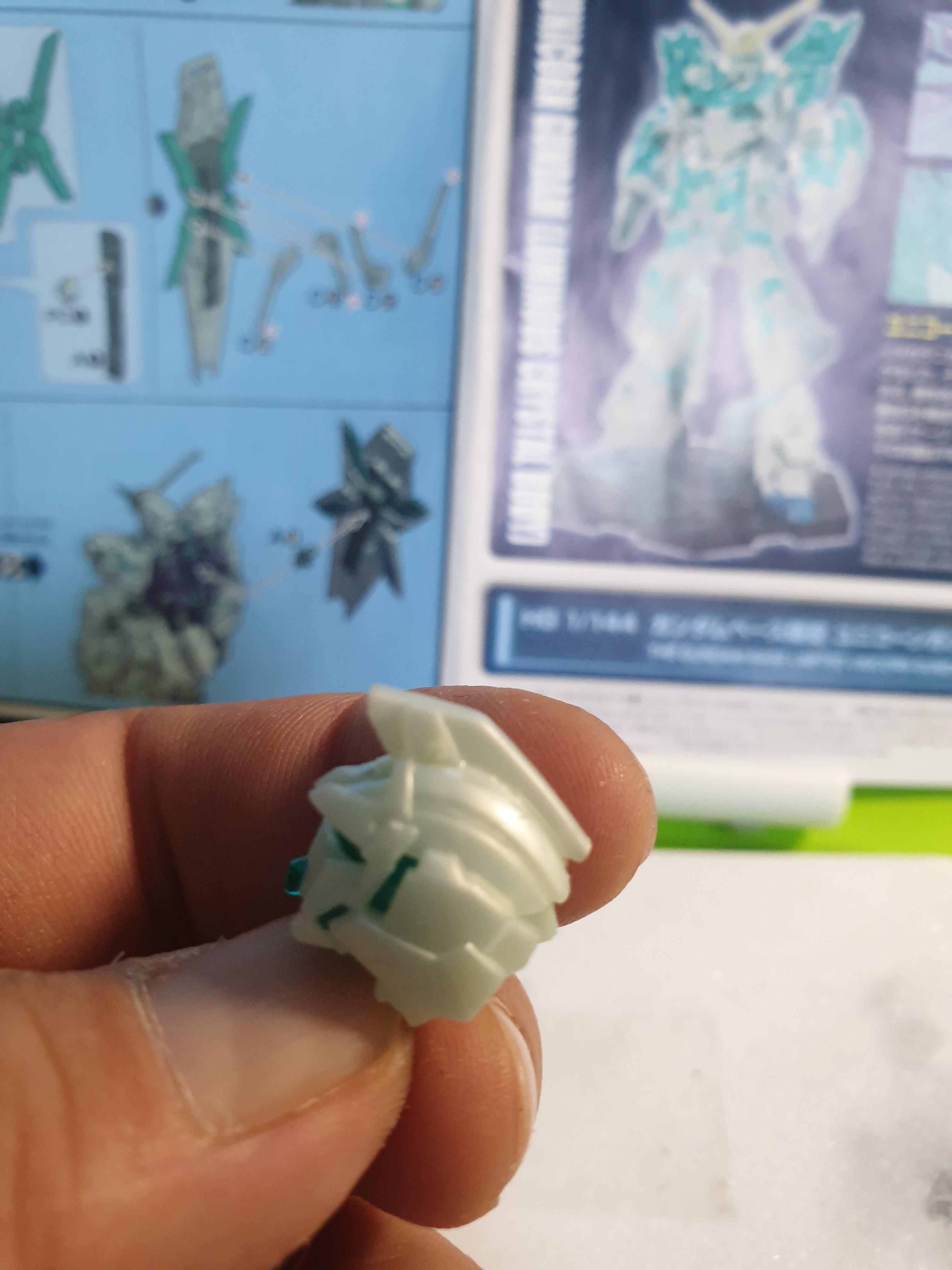

이미 머리는 봉인되어 있었다ㅠㅠㅠ

led 개조 중 가장 중요한 건

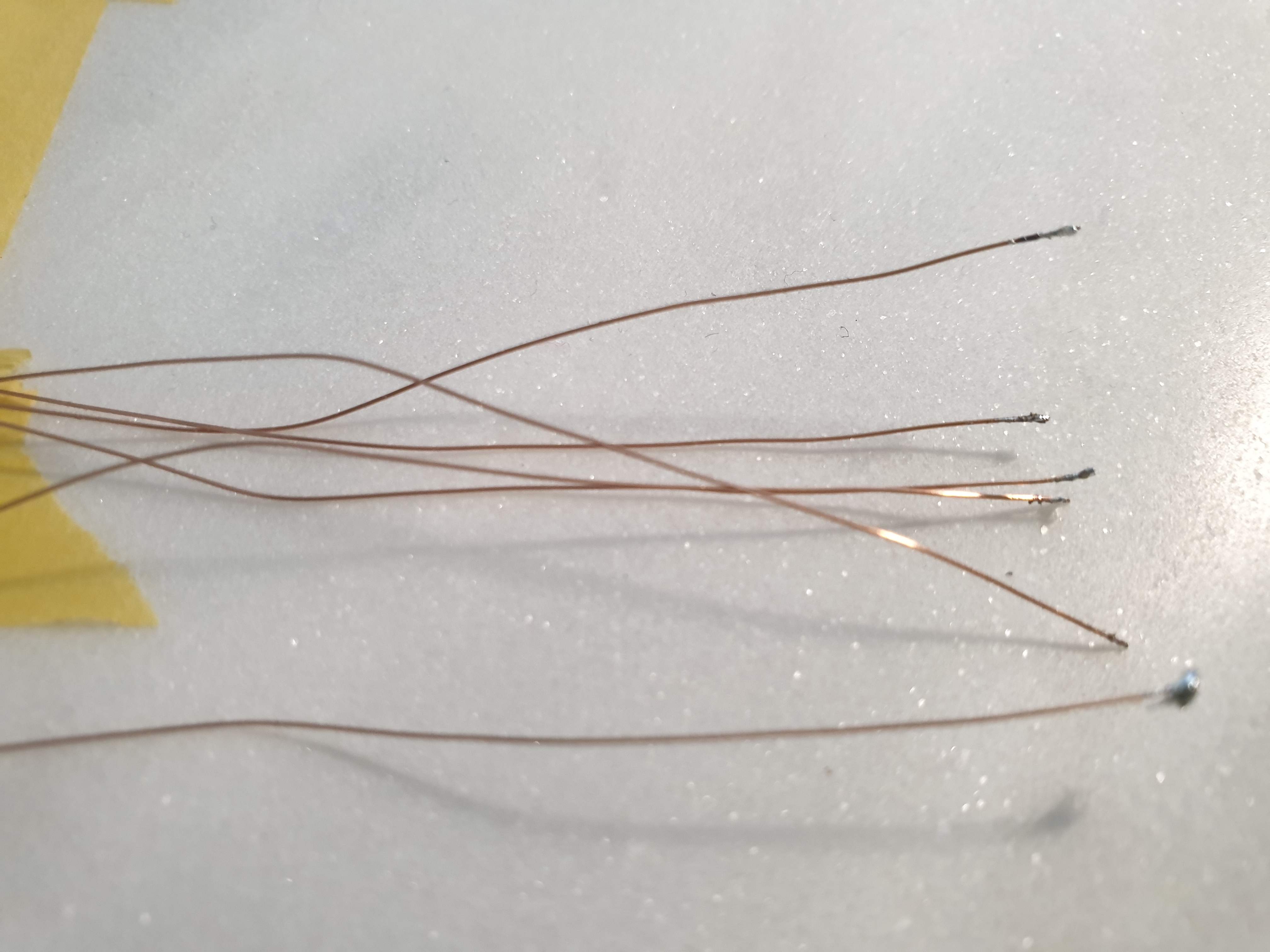

전선 피복 벗기는 작업이
아닐까 한다

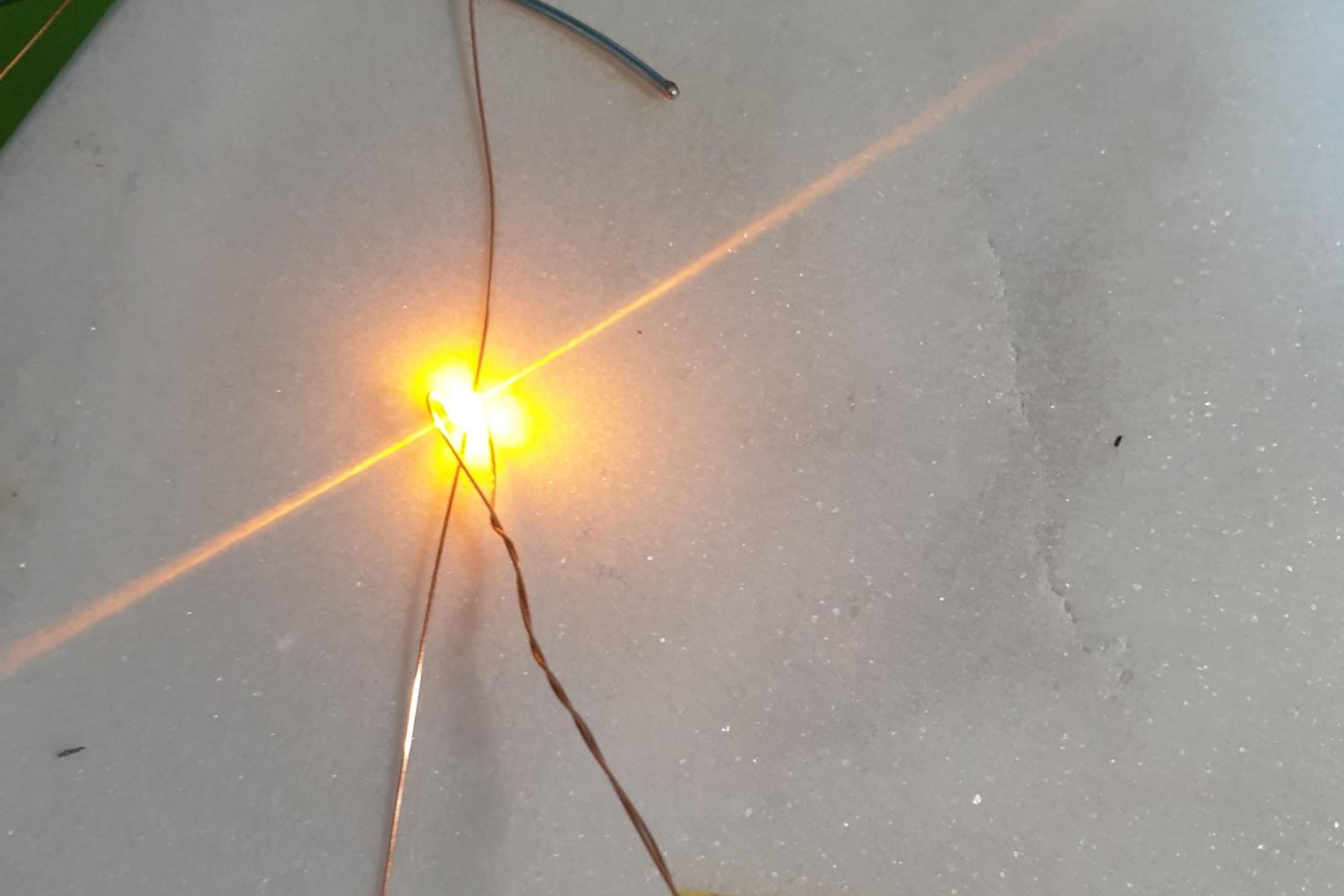

led를 너무 인두기로 지져서 태운 것이 아닌 이상
납땜으로 납이 녹아 붙어 전선이 연결되면
거의 대부분이 성공이다
(즉 성공과 실패를 판단할 수 있다)

다 연결했는데 불이 약하거나 깜박이거나
안들어오면 거의 대부분이 전선 작업 미흡인거 같다

오늘은 핀셋이 아니라 마스킹 테이프를 이용해서
해볼까 한다

☆☆☆ 핀셋을 이용한 납땜 방법

건담LED개조를 위한 첫 단계. LED 납땜 하기

[간단한 개요] 건담은 등급별로 크기가 정해진다. 쉽게 PG > MG(또는 1/100) > HG, RG > SD로 구분이 된다. 옛날 건담의 경우 프레임이라는 개념 없이 빈공간이 많아서 LED를 집어넣고 배선하기가 어렵지는 않지만..

studylee00.tistory.com

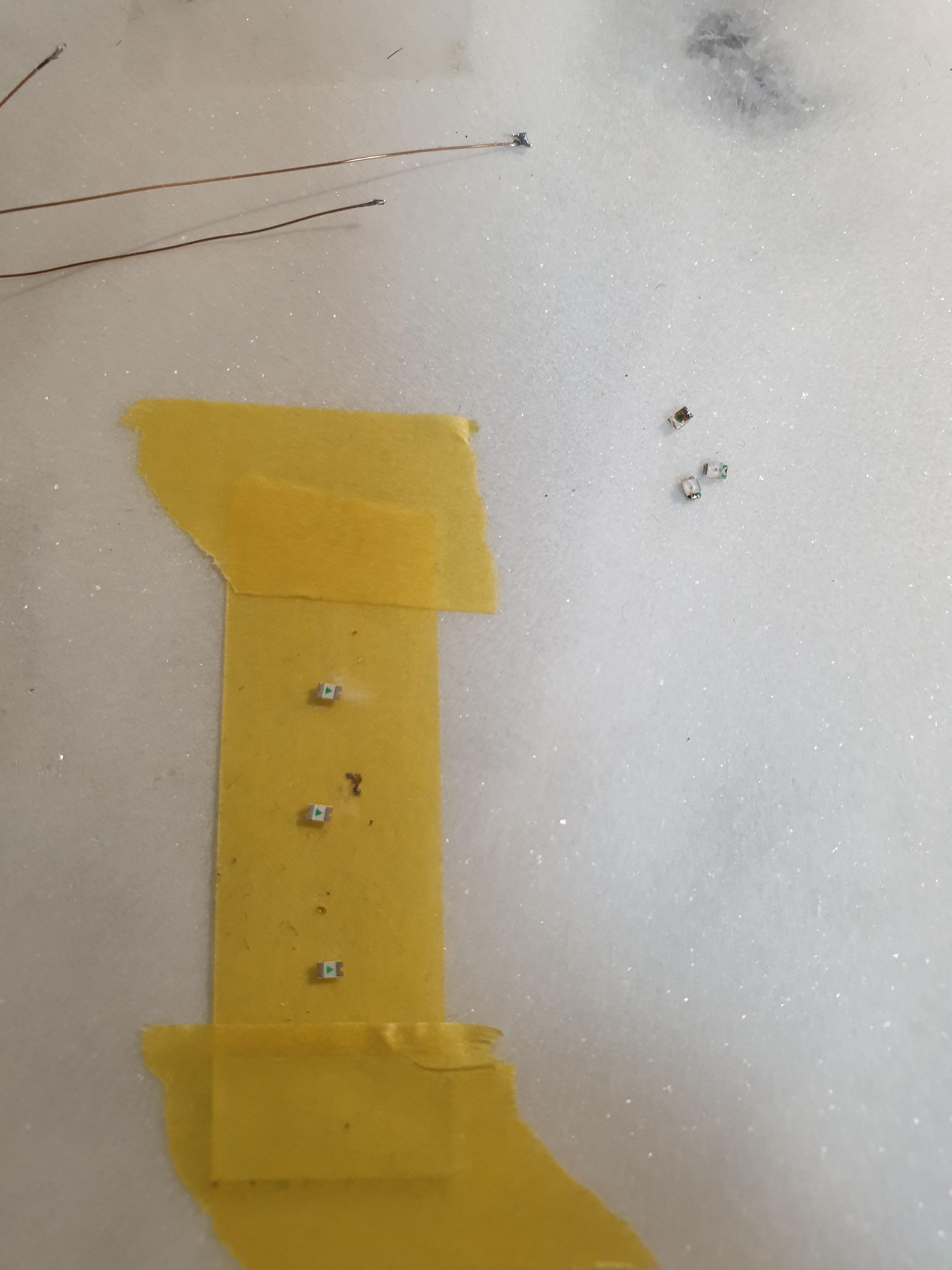

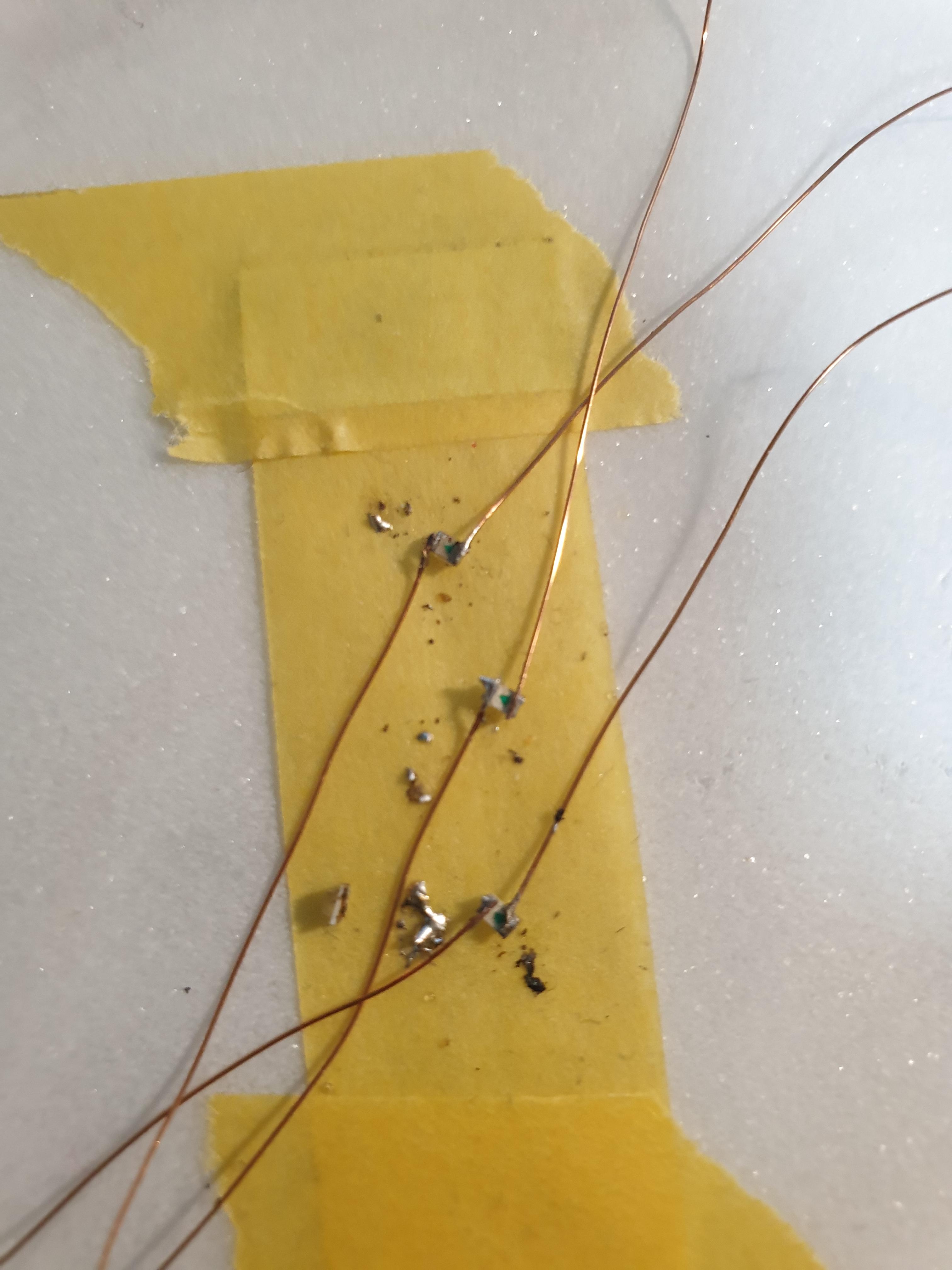

세로로 붙인 것은 끈적한 부분이 앞으로
위아래는 테이블에 고정한다
마스킹테이프가 열에도 강하고,
접착력이 약하지만 고정하는 역할을 충분히해줘
작업을 할만 했다
(여건이 되면 따로 포스팅 해보겠다)

하지만 확대경을 쓸수 없는게 작은 아쉬움..

~~오랜만의 납땜이라 3개는 기본으로 날려먹고~~

도안은 뒷면에 보이는 브이 모양 ㅋㅋ
대충 두번 왔다갔다했다

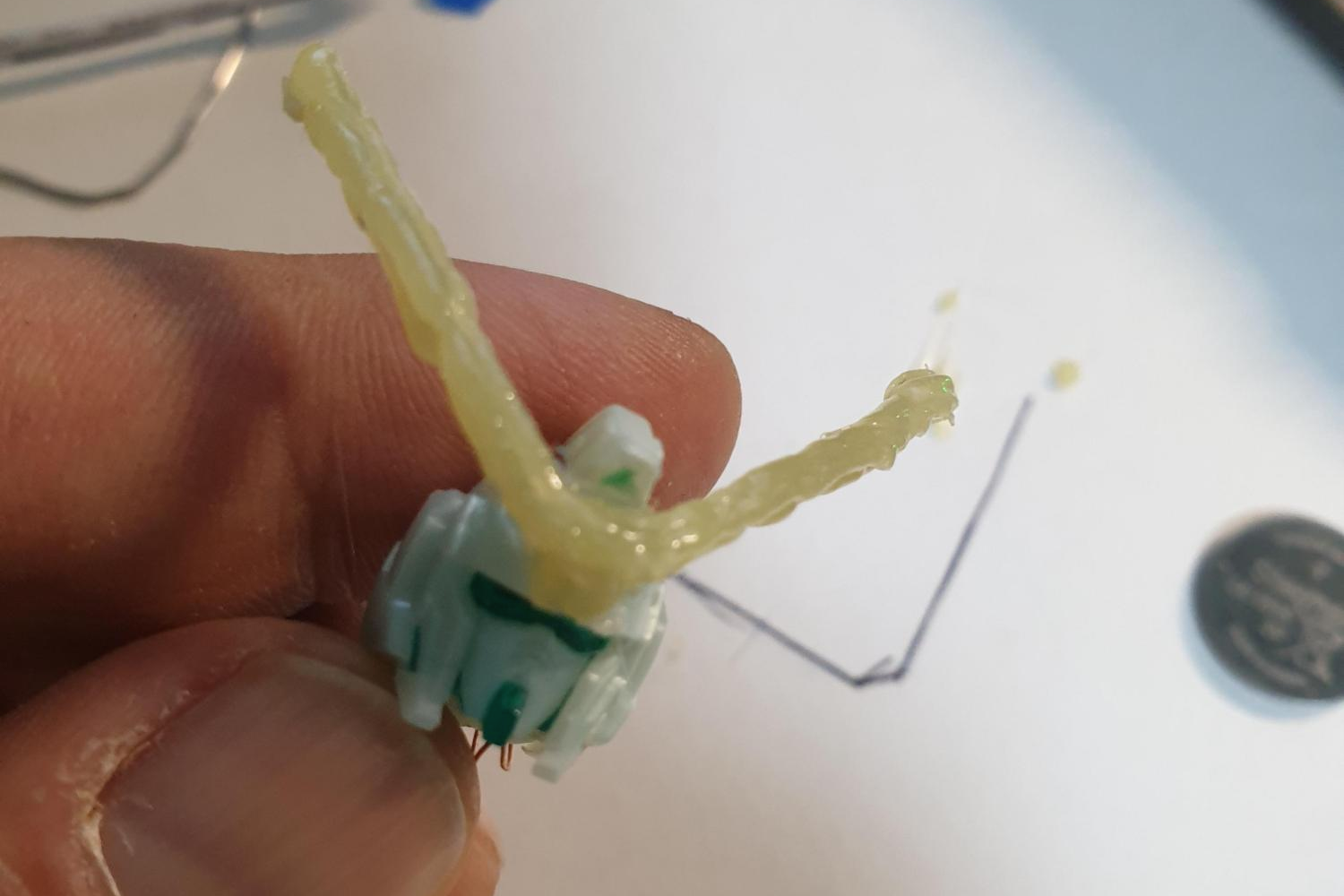

뿔은 빛이 나와야하니 노랑 투명 필라멘트 이용

머리를 이미 본드로 고정시켜 버려서
이마에서 나온 애나멜선이 매우 거슬렸다ㅜ

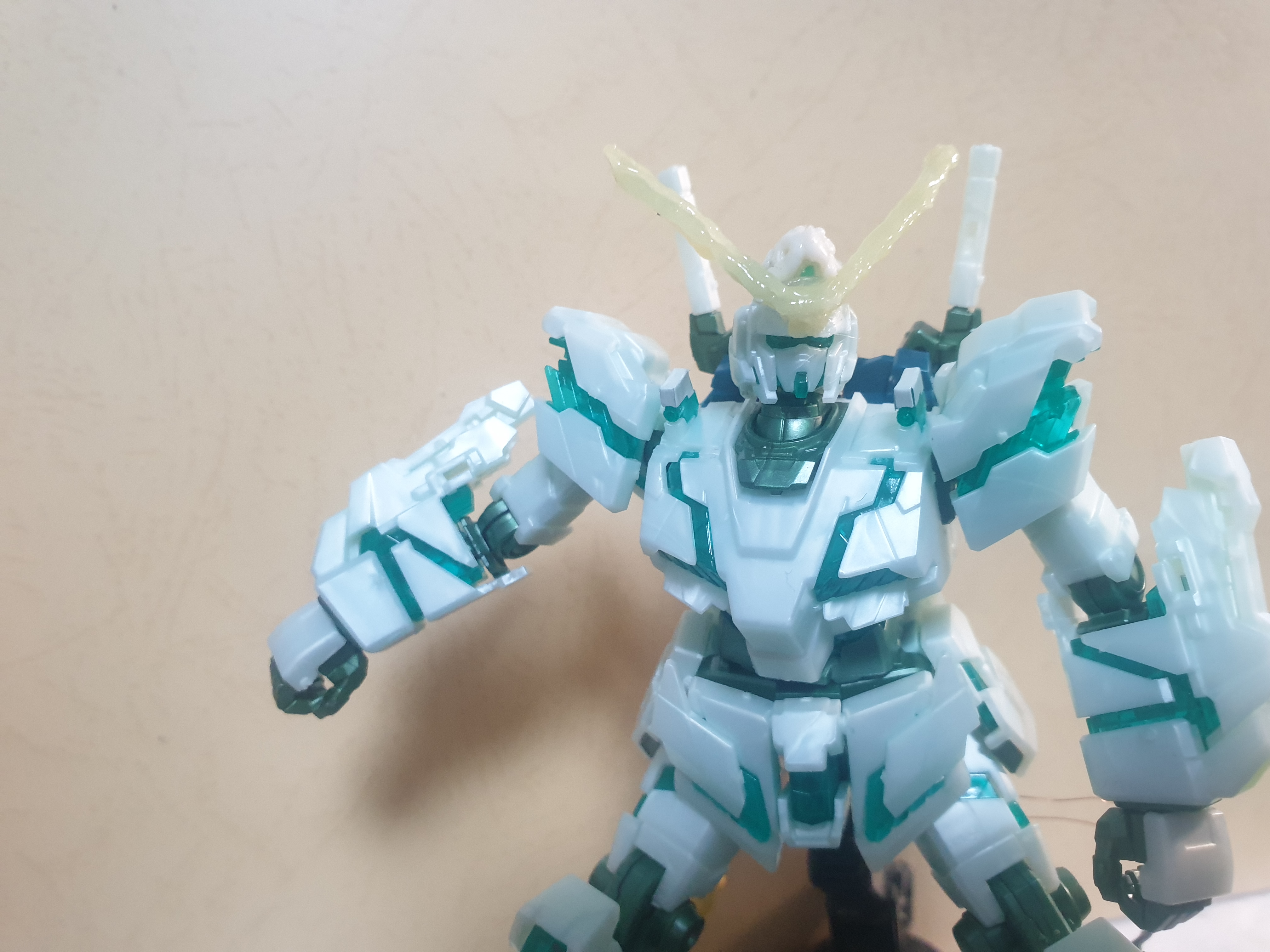

그래서 대충 비슷해보이는 야광 필라멘트로
애나멜선 나온걸 숨겨줬다

노랑 led와 초록 led의 강하전압이 달라서
그냥 병렬 연결하면 초록 불빛이 보이 않는다

그래서 5V 기준으로 대충 저항을 계산

노랑 5-2 / 0.02 = 150
초록 5-3 / 0.02 = 100
의 저항을 달아주고 싶었으나 가진게
110옴과 180옴 뿐이라 그걸 달아주었다

사실 1608 smd 저항은 100과 150이 있었는데ㅠ
엘이디보다 납땜하기 힘들더라ㅠ 포기

건담에 넣을 LED 연결방법 (LED 병렬 연결, 저항계산법, 강하전압)

이게 왠 중학교 물리 공부인지.... ㅋㅋㅋ LED 납땜을 어느 정도 하고 건담에 부착하기 전에 어떻게 아두이노에 연결할지 고민해본다. 정석은 다음과 같다 'LED를 병렬로, LED마다 저항을 달아준다' 이 포스팅은..

studylee00.tistory.com

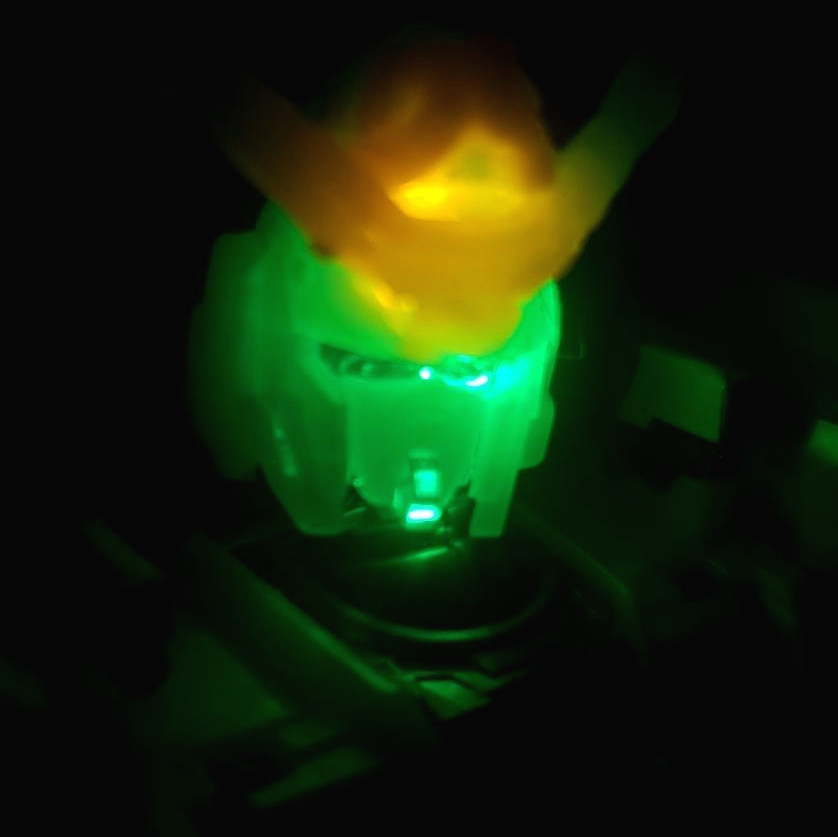

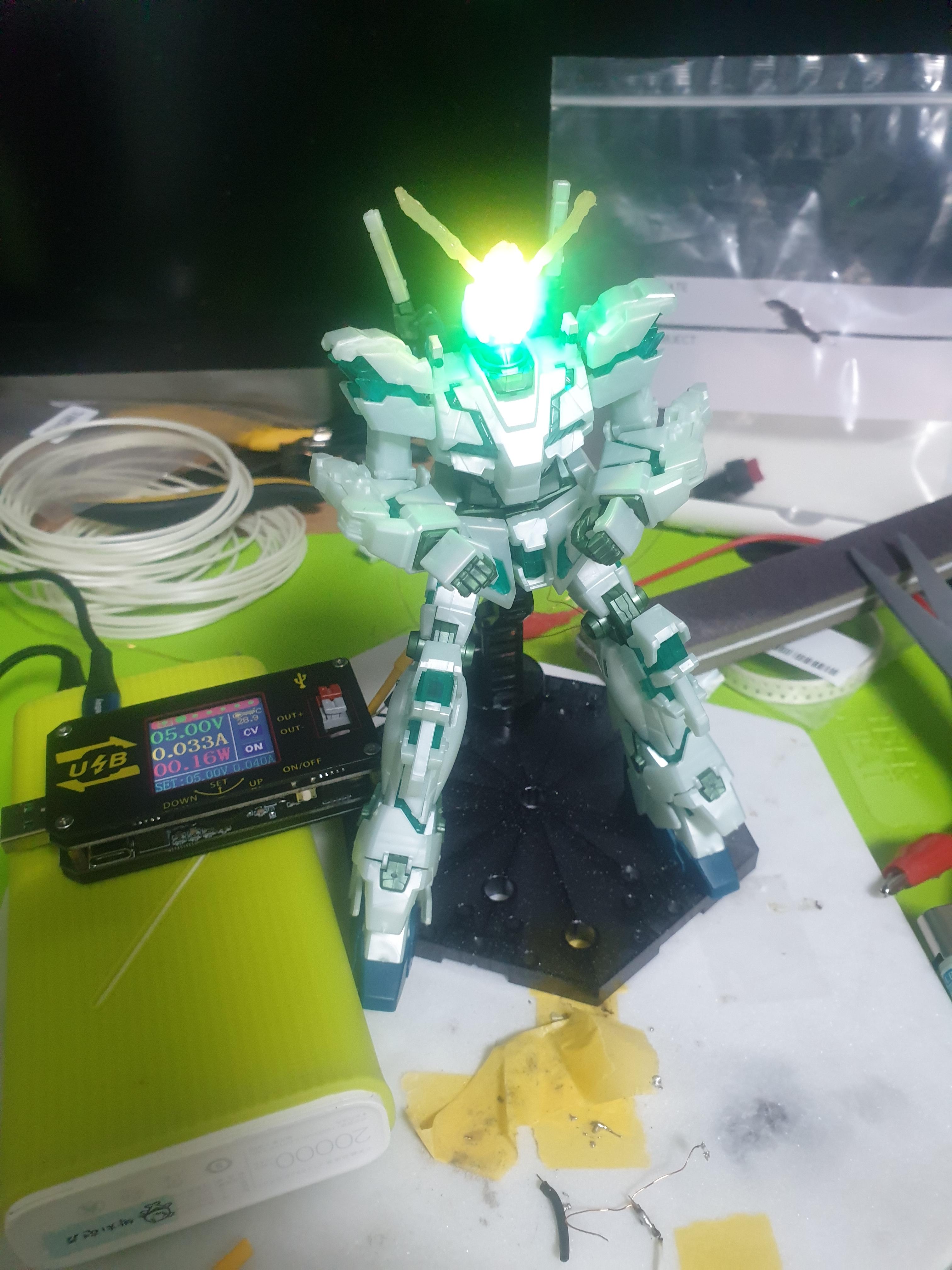

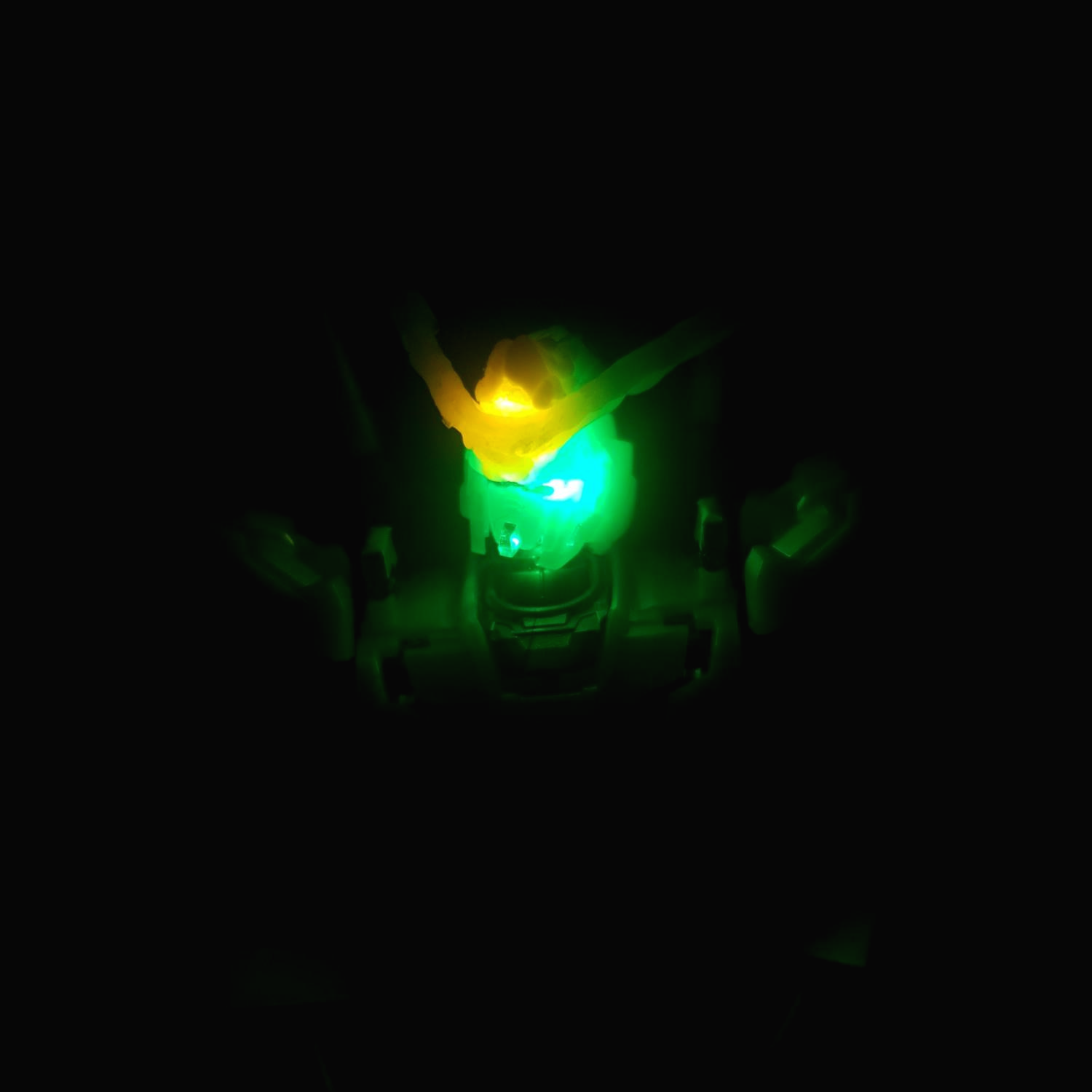

어쨌든 미션 성공

어깨 무릎 가슴 등에 초록 엘이디 도배하는 날이
조만간 올 것이다!ㅋ
